穩壓二極管的選用與使用條件

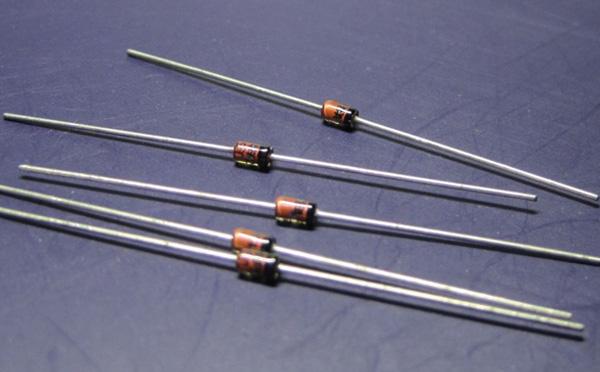

穩壓二極管是工作在反向擊穿狀態下的，使管子兩端電壓基本不變的一種特殊二極管。選用穩壓管時，要根據具體電子電路來考慮，簡單的并聯穩壓電源，輸出電壓就是穩壓管的穩定電壓。晶體管收音機的穩壓電源可選用2CW54型的穩壓管，其穩定電壓達6.5V即可。

穩壓管的穩壓值離散性很大，即使同一廠家同一型號產品其穩定電壓值也不完全一樣，這一點在選用時應加注意。對要求較高的電路選用前對穩壓值應進行檢測。

使用穩壓管時應注意，二極管的反向電流不能無限增大，否則會導致二極管的過熱損壞。因此，穩壓管在電路中一般需串聯限流電阻。在選用穩壓管時，如需要穩壓值較大的管子，維修現場又沒有，可用幾只穩壓值低的管子串聯使用；當需要穩壓值較低的管子時而又買不到，可以用普通硅二極管正向導通代替穩壓管用。比如用兩只2CZ82A硅二極管串聯，可當作一個1.4V的穩壓管使用；但穩壓管一般不得并聯使用。

目前國產穩壓管還有三個電極的，如2DW7型穩壓管。這種穩壓管是將兩個穩壓二極管相互對稱地封裝在一起，使兩個穩壓管的溫度系數相互抵消，提高了管子的穩定性。這種三個電極的穩壓管的外形很像晶體三極管，選用的時候要加以區別。

在收錄機、彩色電視機的穩壓電路中，可以選用1N4370型、1N746－1N986型系列穩壓二極管。比如1N966型管（2CW8）的穩定電壓為16V，動態電阻為17Ω，電壓溫度系數為0.09。1N975型（2CW71）穩定電壓力39V，動態電阻為80Ω，反向測試電流為3.0mA，反向漏電流為5uA，功耗為500mw。

在電氣設備和其他無線電電子設備的穩壓電路中可選用硅穩壓二極管，如 2CW100－2CW121系列型穩壓管。

穩壓二極管要工作有兩個條件：

1、反向加在穩壓二極管上的電壓要大于穩壓管的穩壓值。

2、通過穩壓管的電流要達到其工作條件（也就是反向電流要足夠大，一般至少是幾個mA）。

按照這樣搭電路，假定是6.2V穩壓管，電源正極（9V）——電阻（R）——穩壓管負極——穩壓管正極——電源負極。

這個電阻要根據穩壓管的參數計算過，假定穩壓的時候，電流是5mA，則電阻的大小=（9-6.2）/5mA=1.4K左右，你用一個1K的電阻就可以了。然后你再用萬用表去測穩壓管負極與地的電壓，基本上就在6.2V附近，也就是穩壓了。
